分體液壓法蘭塞

SHF


四螺栓液壓分體法蘭塞

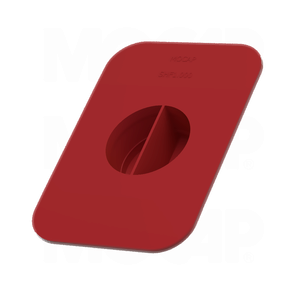

分體液壓法蘭塞

SHF–圖片

分體液壓法蘭塞 分體液壓法蘭塞 分體法蘭端口的蓋子 分體法蘭端口的塑料插件 用於分體法蘭連接的塑料塞 四螺栓液壓分體法蘭塞 LDPE分體法蘭端口插頭 SAE 3000磅分體式液壓法蘭 分體法蘭塞 分體液壓法蘭塞
  • 材料: 低密度聚乙烯（LDPE）
  • 库存材料: LDPE (紅色)
  • 可用於SAE 3000 LB四螺栓分體式液壓法蘭
  • 旨在保護端口，法蘭表面和螺栓孔不受損壞和污染

尺寸圖 分體法蘭端口的蓋子

SHF 尺寸圖

表格視圖
列表顯示
編號 描述 適用法兰 適用Dash 小外徑
毫米
英寸
 大外徑
毫米
英寸
 法兰宽度
毫米
英寸
 法兰高度
毫米
英寸
 長度
毫米
英寸
 裝箱數量/最小包裝/微包装
数量		 更多信息
SHF.750 分體液壓法蘭塞 - PLUG FOR 3/4"-12 SPLIT HYDRAULIC FLANGE 3/4” 12
18.5
0.730
20.1
0.790
65.0
2.560
41.1
1.620
12.7
0.500
 2500 500 50
SHF1.000 分體法蘭塞 - PLUG FOR 1"-16 SPLIT HYDRAULIC FLANGE 1 ” 16
24.9
0.980
26.4
1.040
69.9
2.750
47.8
1.880
12.7
0.500
 1000 200 20
SHF1.250 SAE 3000磅分體式液壓法蘭 - PLUG FOR 1-1/4"-20 SPLIT HYDRAULIC FLANGE 1-1/4” 20
31.2
1.230
32.8
1.290
79.2
3.120
50.8
2.000
12.7
0.500
 1000 200 20
SHF1.500 LDPE分體法蘭端口插頭 - PLUG FOR 1-1/2"-24 SPLIT HYDRAULIC FLANGE 1-1/2” 24
37.1
1.460
39.4
1.550
93.7
3.690
60.5
2.380
19.1
0.750
 500 100 10
SHF2.000 四螺栓液壓分體法蘭塞 - PLUG FOR 2"-32 SPLIT HYDRAULIC FLANGE 2 ” 32
49.8
1.960
52.1
2.050
101.6
4.000
69.9
2.750
19.1
0.750
 500 100 10
SHF2.500 用於分體法蘭連接的塑料塞 - PLUG FOR 2-1/2"-40 SPLIT HYDRAULIC FLANGE 2-1/2” 40
62.5
2.460
64.8
2.550
114.3
4.500
82.6
3.250
19.1
0.750
 250 50 5
編號 描述 適用法兰 適用Dash 小外徑
毫米
英寸
 大外徑
毫米
英寸
 法兰宽度
毫米
英寸
 法兰高度
毫米
英寸
 長度
毫米
英寸
 裝箱數量/最小包裝/微包装
数量		 更多信息
圖例:


不確定您要什麼樣的防護、遮蔽產品？
或者想考慮採用其它的材料？歡迎來電或郵件或傳真諮詢！



分體液壓法蘭塞 - 信息

MOCAP分体液压法兰塞设计用于3000磅SAE，四螺栓分体液压法兰，以实现最大的灵活性。我们的SHF系列分体式液压法兰塞的设计旨在保护端口，法兰表面和螺栓孔在运输，搬运和存储期间免受损坏和污染，且易于安装和拆卸。

我們的{PROD_CODENAME}部件採用紅色{LINK:PAGE=PAG-GRPMATE:LDPE塑膠}模制，適用於3/4-12至2-1/2-40標稱法蘭尺寸。
部分产品设有库存，生产周期短，发货迅速。

如需采购SHF 系列产品，请点击下图中的“购买”标识；如需了解更多茂凯产品，请致电0086 760 22836188或留言联系表单，茂凯的专业客服人员将会及时联系。
